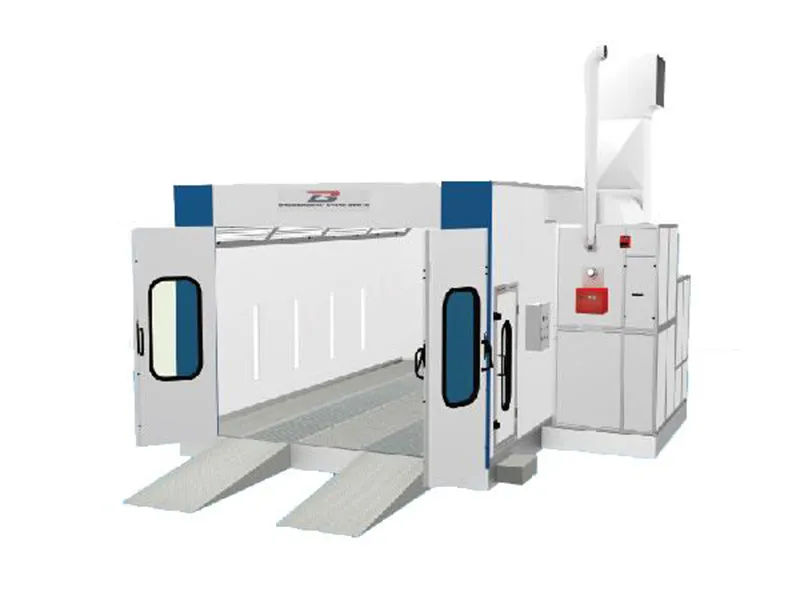

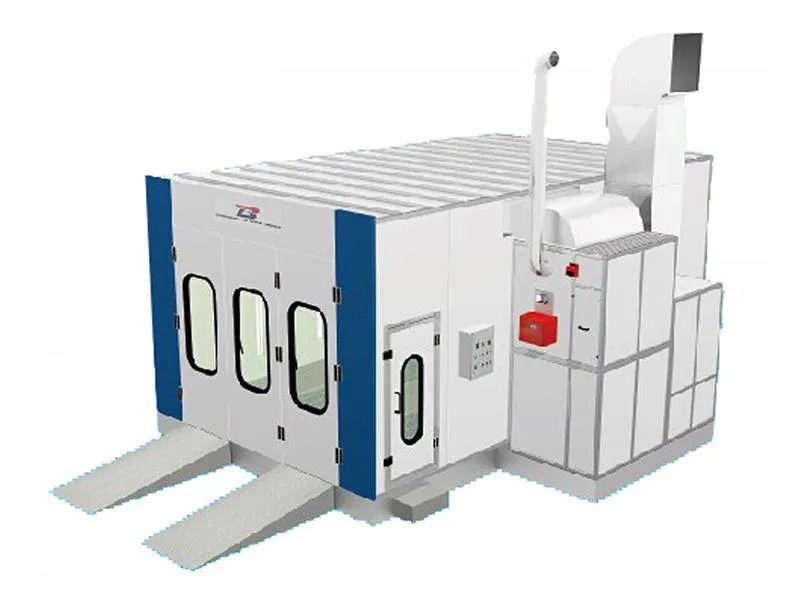

Cabina de pintura para automóviles

BZB-AF1000
(Normativa africana)

Especificaciones de la cabina de pintura de automóvil BZB-AF1000 (Estándar africano)
Dimensión externa: 7000×5560×3430mm (Largo×Ancho×Alto)
Dimensión interna: 6900×4000×2650mm (Largo×Ancho×Alto)
Dimensión de la puerta delantera: 3000×2600mm (Ancho×Alto)
Dimensión de la puerta del operador: 800×2000mm (Ancho×Alto)



Sistema de cámara
1. Panel de pared: El panel del sistema de pintura automotriz está compuesto del panel de aislamiento EPS resistente al fuego y la chapa de acero revestido de color de 0.426mm de espesor. El espesor del panel de aislamiento EPS es 50mm.
2. Panel de tejado: 0.8mm de chapa galvanizada.
3. Plataforma: La plataforma de la cabina de pintura de automóvil se compone de la base de estructura de acero, dos rejillas de piso, y tres placas estriadas. La altura de plataforma es 280mm. Además, este producto está equipado con 2 rampas de 600mm de anchura.

Sistema de circulación de aire
Ventilador de entrada Modelo: YDW-4.5AL Ventilador de escape Modelo: YDW-4.5L
Capacidad de soplador: 22000m3/h Capacidad de soplador: 14000m3/h
Presión: 800Pa Presión: 800Pa
Velocidad de rotación: 900rpm Velocidad de rotación: 900rpm
Potencia: 3kW Potencia: 4kW
Cantidad: 2 kits Cantidad: 1 kit
1 kit de amortiguador automático con el actuador de 10N

Generador
El generador está hecho de marco de acero cuadrado y acero revestido. El suministro de aire y el escape de aire se realizan desde la parte posterior del generador.

Sistema de purificación de aire
El sistema de purificación de aire de la cabina de pintura automotriz incluye el pré-filtro, filtro de techo de alta eficiencia y filtro de piso.

Sistema de calentamiento
Equipado con el intercambiador de calor SUS304 y quemador diesel RIELLO G20, el sistema de calefacción de la cabina de pintura automotriz ofrece el máximo valor de calentamiento hasta 180000Kcal/h. Gracias al actuador eléctrico, el cambio automático de la pulverización y el curado puede llevarse a cabo. Con la temperatura de calentamiento máxima de 80 °C, el proceso de calentamiento dura aproximadamente de 5 a 7 minutos. La tasa de consumo de aceite varía de 4 kg a 6 kg por kit.

Sistema de iluminación
El sistema de iluminación de la cabina de pintura de coche es capaz de ofrecer la intensidad de luz más de 1000Lux.
Luz de techo: 8 conjuntos×4pzs=32pzs×36W
Luz lateral: 4 conjuntos×4pzs=16pzs×36W
Vidrio: Vidrio templado transparente

Caja de control
El sistema es controlado por el programa de microcomputador, ofreciendo las opciones tales como interrupción de iluminación, control de pintura automotriz, interrupción de curado de pintura, control de temperatura de curado, regulación de tiempo, indicación de fallas, control de temperatura, interrupción de parada de emergencia, alarma de averías, etc.

Piezas de repuesto

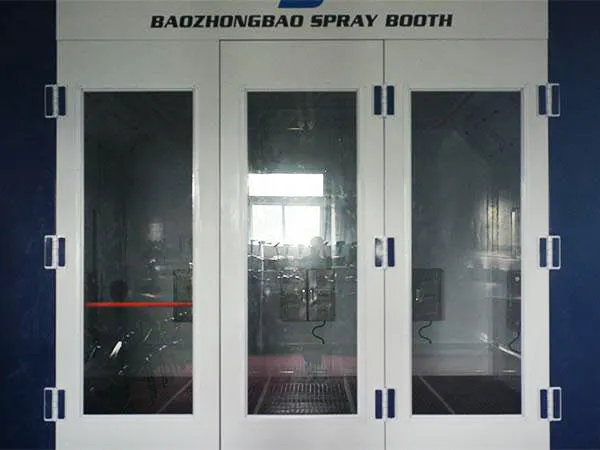

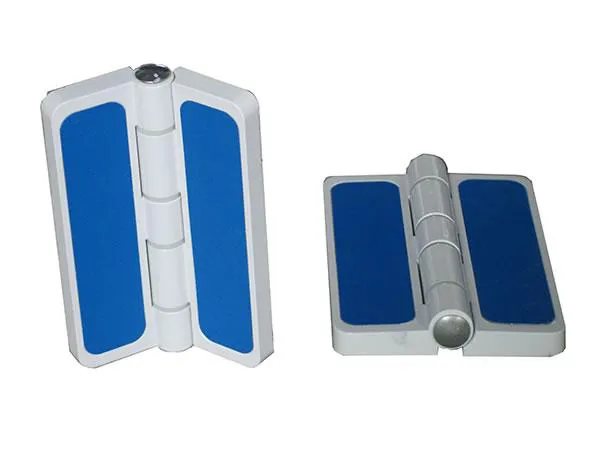

a) Puerta de entrada de acero (con ventanas de visualización de vidrio templado) b) Bisagra de aluminio estilo nuevo

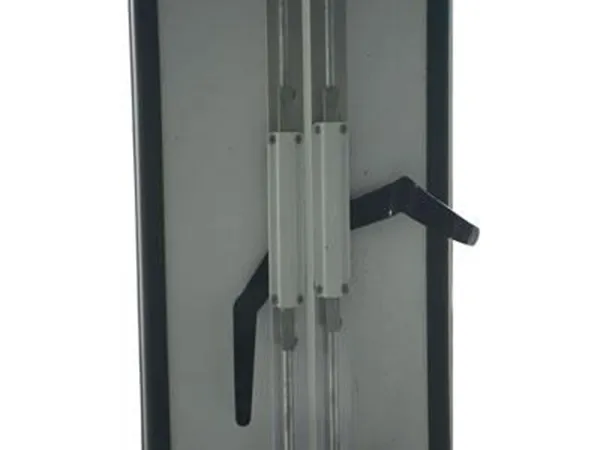

c) Clavija de puerta

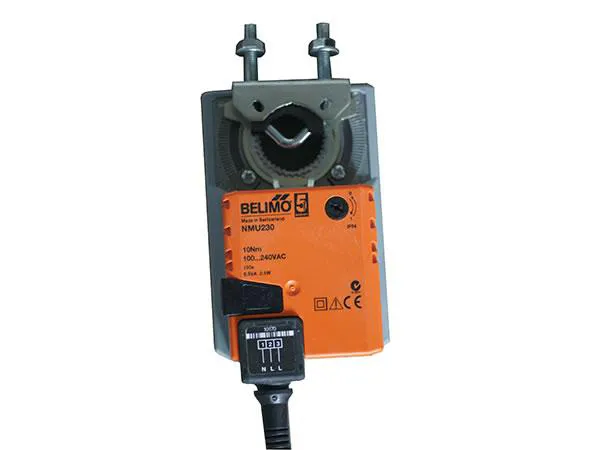

d) Actuador de marca Belimo

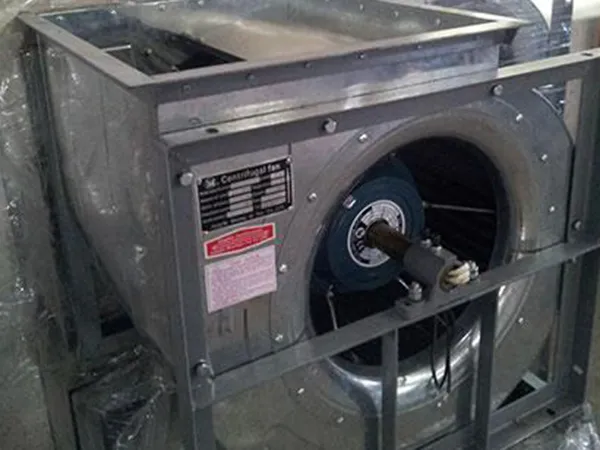

e) Intercambiador de calor (acero galvanizado SUS304) f) Ventilador centrífugo

Tratamiento preferencial
Es de vital importancia para una empresa a mantener relaciones amistosas con los distribuidores y comerciantes con el fin de proporcionar el servicio considerado de post-venta a su cliente. Por lo tanto, ofrecemos los siguientes servicios a los distribuidores.
1. Para cada cabina de pintura de automóvil, entregaremos 2 lámparas, 2 rectificadores, 10 tornillos, 3-5 hojas junto con el producto, extra.
2. Para tornillos, suspensiones, láminas para caja de luz especiales y algunos otros pequeños accesorios fáciles de perder durante la instalación, nuestro trabajador del almacén entregará 1-2 piezas más como las piezas de repuesto.
3. En cuanto a los pedidos de 3-4 kits de cabina de pintura de automotriz estándar, JINGZHONGJING regalará 1 panel de pared estándar a nuestro cliente.
4. 1 kit de tira de sellado de puerta para paneles de pared de 50mm y 10 rectificadores electrónicos para los distribuidores que compran más de los 6 kits de equipos de pintura automotriz de nosotros trimestralmente.
5. A los distribuidores que compran más de 12 kits de cabina de pintura industrial de nosotros dentro de dos trimestres, ofreceremos 1 kit de perno de puerta de entrada, 1 caja de control de programa, 5 bisagras y 5 manijas.
6. 1 kit de actuador, 2 kits de tornillos de puertas, 10 bisagras, 5 manijas y medidores de temperatura con sonda inductiva para los clientes que compran 20 kits de cabina de pintura de automóvil de nosotros dentro de 3 trimestres.
7. En particular, para las pedidos con el precio de venta del 10% más alto que el precio mínimo, vamos a proporcionar un carrete de 1 × 20m de fibra de vidrio de forma gratuita. En cuanto a la compra por más de 3 kits de cabina de pintura automotriz con la tasa de beneficio más de 10%, vamos a regalar 1 kit de algodón de filtrado de techo.
8. Nos comunicaremos con nuestros distribuidores con monto de compra anual de hasta 2 millones de RMB via correo electrónico a cada trimestre para confirmar si necesita algún tipo de soporte para las piezas de desgaste para cabina de pintura de automóvil, como ventilador centrífugo 4kW, perno de puerta, y algunos otros.
