Especificaciones

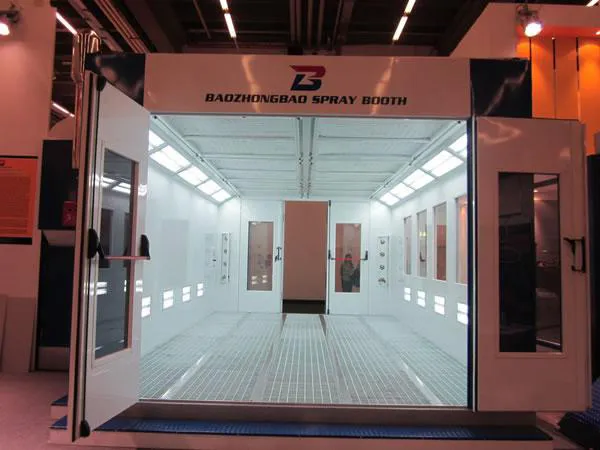

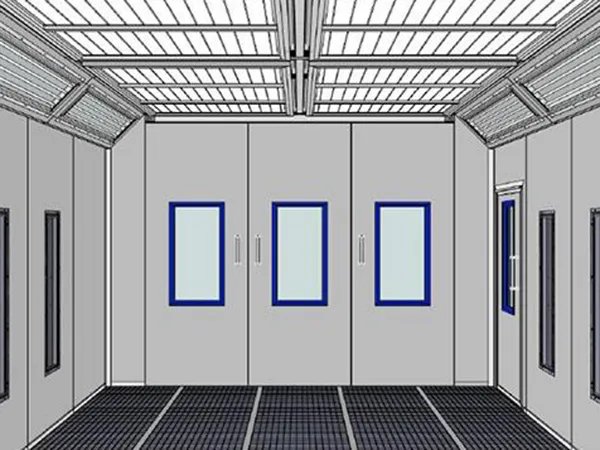

| Dimensiones de la cabina de pintura | |
| Dimensiones internas | 6900 ×4000×2650mm ( L×A×H ) |
| Base y suelo | |
| Capacidad de carga de la rejilla galvanizada | 700kg/rueda |
| Área superficial | 32m2 (rejilla) |
| Base metálica | 350mm en altura |
| Rampas | 3 rampas de 200mm de longitud |
| Paredes y techo | |
| Paneles para la pared y techo | Los paneles de la puerta de la cabina se ofrecen con sistemas de enclavamiento. Están fabricados con dos piezas de placas de acero galvanizado con una capa de aislamiento de lana de roca. Opcionalmente, está disponible una capa de aislamiento de PU. El grosor de las placas de pared es de 50mm. |
| 3- Entrada con vidrio de seguridad | 1 unidad, 3000 ×2800mm (A×H), riel suspendido |
| Puerta para el operario con ventana con vidrio de seguridad | 1 unidad, 800 ×2000mm (A×A) |
| Sistema de iluminación | |
| Iluminación del techo | 8 lámparas T5 de 4 ×54W , total 1728W, IP54 |
| Iluminación lateral | 6 lámparas T5 4 ×54W T5, total 1296W, IP54 |
| Intensidad luminosa | >1200Lux |
| Filtración | |
| Prefiltro | Fibra de vidrio y filtros dobles |
| Filtros para el techo | 6 unidades de filtros de poro fino EU5 |
| Filtros para el suelo | Fibra de vidrio y filtros paint stop |

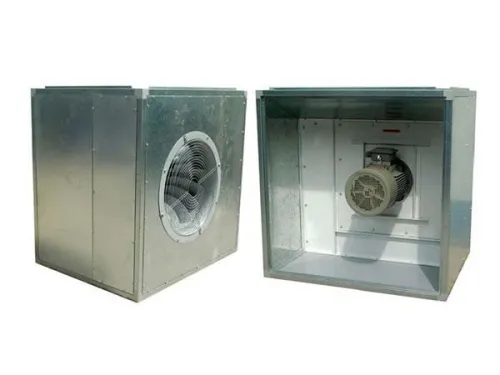

| Sistema de ventilación | |
| Motor de accionamiento directo (Aire fresco) | 1 ×11kW , 970rpm, 480V, 60Hz, trifásico, Motor NEMA fabricado en América (Certificado CSA) |
| Motor de accionamiento directo (Aire de extracción) | 1 ×11kW , 970rpm, 480V, 60Hz, trifásico, Motor NEMA fabricado en América (Certificado CSA) |
| Capacidad de suministro aire | 30,000m3/h |
| Velocidad de aire | ±0.3m/s con la cabina vacía |
| Sistema de bae de agua para cabina de pintura | |
| Dimensiones | 500 ×500×400mm ( L×A×A ) |
| Motor del ventilador | 2×1.5kW, 1390rpm, 208V, 60Hz y conforme con la CE |
| Capacidad de aire | 3.000m3/h |

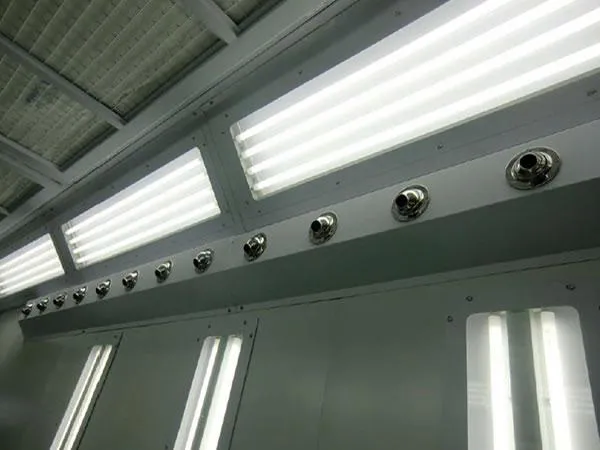

| Boquillas de pulverización | 2×24 unidades. Instaladas en las cajas de luz derecha e izquierda. |
| Sistema de calentamiento – Calefacción de combustión directa de la marca Midco | |
| Panel de control | |
| Estándar | Estándar europeo y star -delta start er |
| Funciones | Interruptor de pulverización, interruptor de luz, parada de emergencia, aviso por fallo, etc. |
| PLC | Si |
| Manómetro de sobrepresión | Si |
| Termostato de seguridad del ventilador y del calentador | Si |
