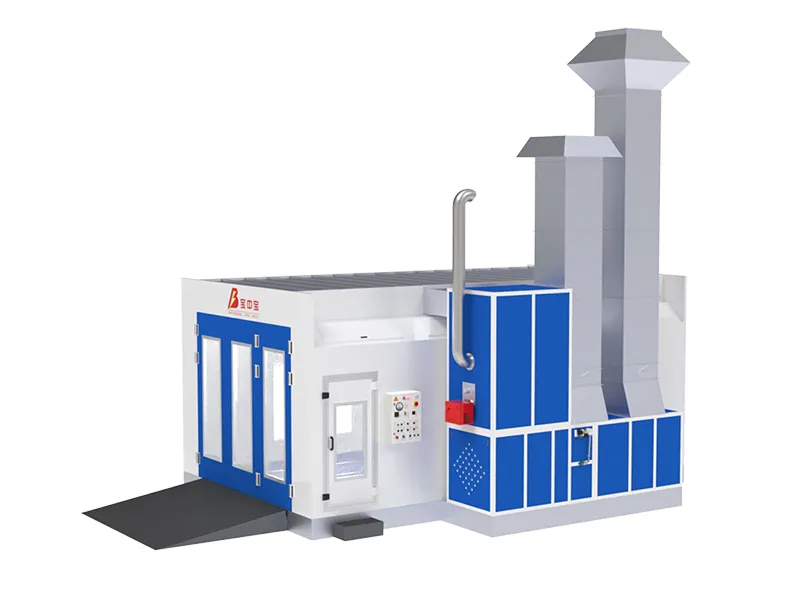

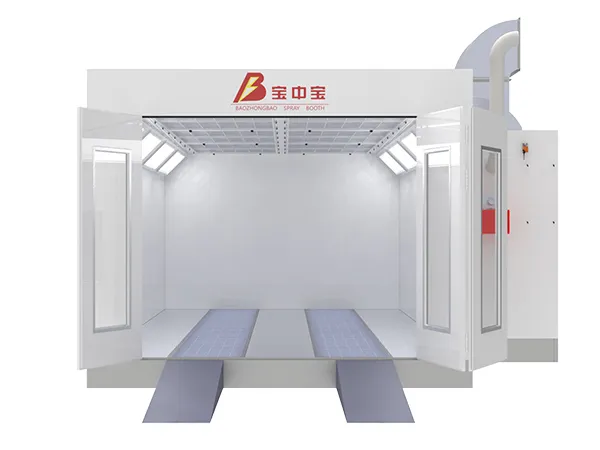

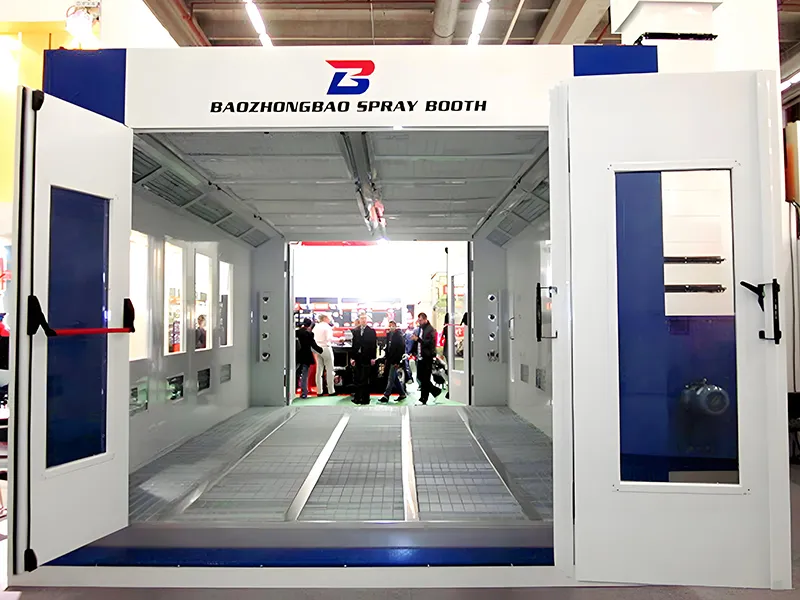

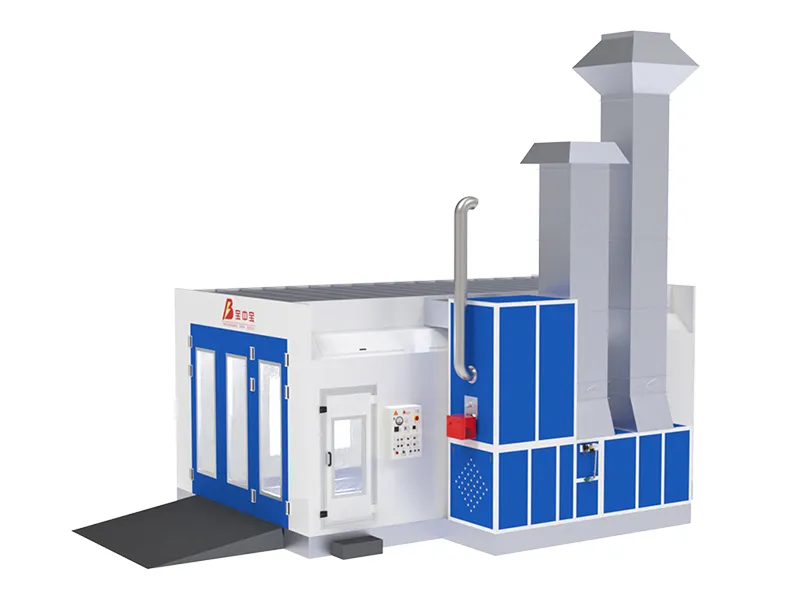

Cabina de pintura para taller automotriz

Funcionamiento silencioso
Nuestras cabinas de pintura tienen un nivel de ruido muy bajo, con solo 73 dB, ofrecen un ambiente de trabajo más tranquilo y cómodo.
Turbinas duales
Estas turbinas reducen las vibraciones durante el arranque y funcionamiento, garantizando que el flujo de aire sea constante y al mismo tiempo minimiza la turbulencia.

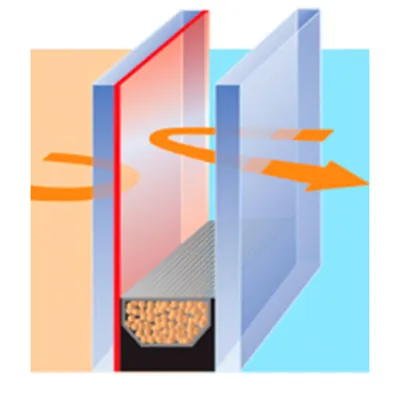

Aislamiento térmico superior
El doble acristalamiento con cámara de aire previene la pérdida de calor, manteniendo un control de temperatura estable y eficiente.

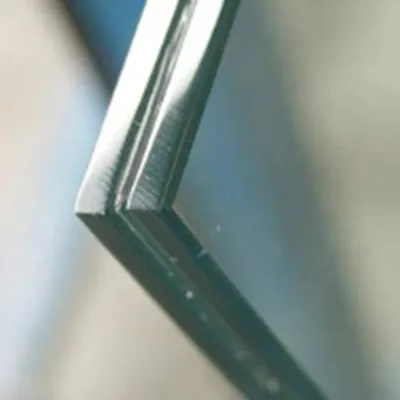

Vidrio laminado de seguridad
Toda la cabina está equipada con vidrio laminado, mejorando la seguridad como la durabilidad del sistema.
Alta modularidad
El diseño flexible de nuestras cabinas simplifica la instalación en diferentes espacios, personalizadas según las necesidades específicas de cada cliente.

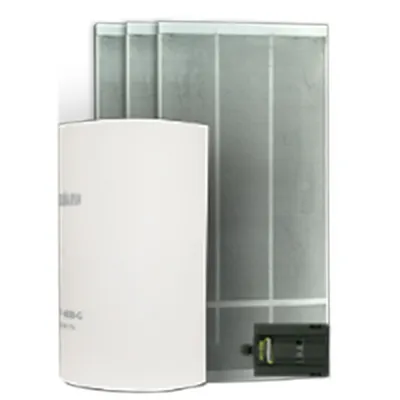

Repuestos originales
Todas las piezas de repuesto que ofrecemos, son originales para garantizar un excelente rendimiento y prolongar la vida útil de tu equipo.

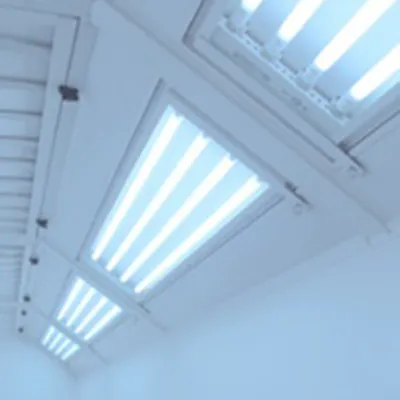

Iluminación LED
Nuestras cabinas tienen incorporadas luces LED que proporcionan más de 1000 lux, asegurando una excelente visibilidad en todo momento.

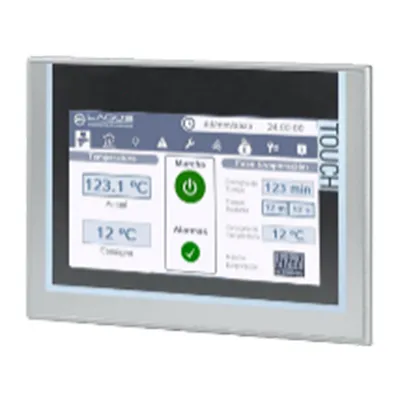

Panel táctil HMI digital (opcional)
Incluye un panel de control digital intuitivo con configuraciones preestablecidas para un manejo más eficiente.

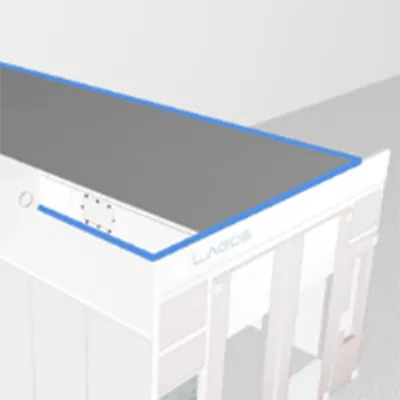

Techo aislado (opcional)
La opción de techo aislado ayuda a reducir la pérdida de calor, optimizando la eficiencia energética.
Componentes de marcas reconocidas
Cada estructura está equipada con componentes de marcas europeas muy reconocidas, garantizando calidad y durabilidad.
Cumplimiento de normativas europeas
Fabricamos siguiendo estrictamente las normas CE, garantizando estándares de seguridad y calidad.
Soporte técnico especializado
Proporcionamos un servicio técnico y posventa completo, asegurando un rendimiento continuo y la satisfacción del cliente.

Puerta

Puerta principal de 3-batientes	W3000×H2600 mm
Persianas equipadas con ventanillas y cristales de seguridad	W550×H1800 mm
Puerta del personal	W800×H2000 mm.

Generador de aire

Flujo de aire	25,000 m³/h
Potencia del motor	7.5 kW (motor Siemens)
Velocidad media del aire dentro de la cabina vacía	0.25 m/s
Nivel de ruido interno de la cabina	< 75 dB, 73 dB promedio
Productividad de la calefacción (potencia térmica)	260,000 Kcal/h (310 kW)

Equipo térmico

Tipo	Riello RG5S
Consumo del quemador	Diésel (gasoil)
Reciclaje	Si
Temperatura. máx. en fase de secado	80℃

Extractor de aire

Flujo de aire	25,000 m³/h
Potencia del motor	7.5 kW(motor Siemens)
Nivel de ruido dentro de la cabina	< 75 dB, 73 dB promedio

Iluminación

Luces superiores	8 lámparas×4 unid = 32 unid Iluminación Led
Luces laterales	8 lámparas×4 unid = 32 unid Iluminación Led
Intensidad	+1,000 Lux

Piso

Tipo	Base metálica con rejillas completas
Dimensiones	6.900×4000×H300 mm.
Cargas (puntuales/distribuidas)	650 kg por rueda de impresión
Filtros (tipo)	Paint-Stop / EU3

Panel de control

Función	El panel de control de botones cuenta con varias protecciones para el circuito principal. Tiene funciones como interruptores de luz, modos de pulverización, control de temperatura, ajustes de horneado, temporizador, indicadores de fallos, control de límite de temperatura, botón de parada de emergencia y alarma de averías.

Aislamiento

Puerta de entrada	Construcción mejorada sin pérdidas
Techo	Plenum no aislado
Paneles	Con aislamiento térmico y acústico de lana de roca

Requerimientos de potencia

Potencia	16.8 kW aprox.
Tensión	400V-50Hz (3PH+N+PE)

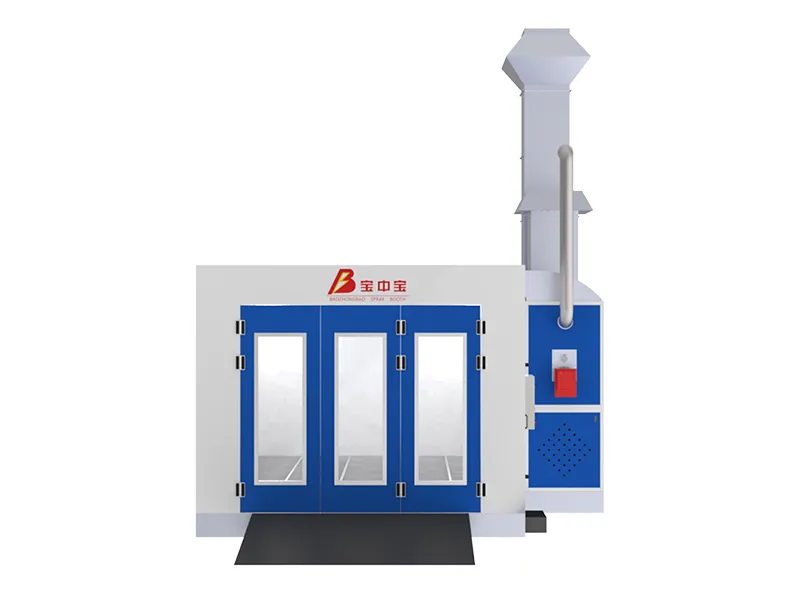

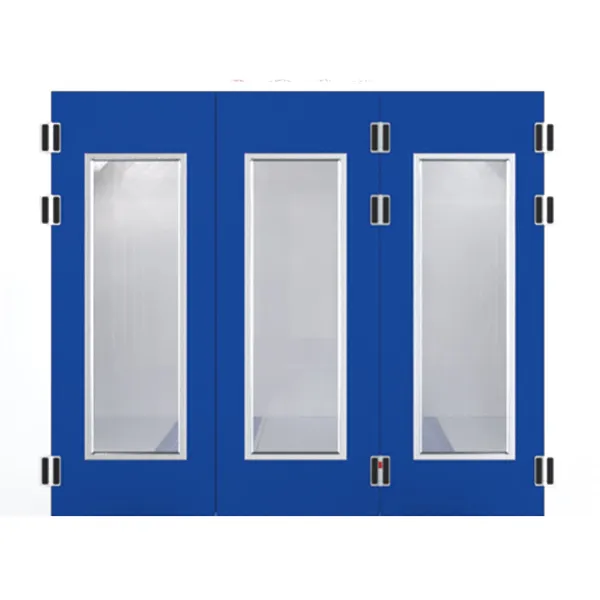

Puerta frontal de 3 batientes
La estructura de la puerta de entrada está hecha de acero tubular que asegura el soporte de la amplia puerta central. Sus características incluyen:

Juntas perimetrales de neopreno de la mejor calidad en cada batiente, con un sellado hermético y seguro.
Ventanas de inspección en todas las persianas, fabricadas con cristal de seguridad para mejorar la visibilidad y protección.
Sistema de bloqueo reforzado, con componentes de acero resistentes y una manija de gran seguridad.
Aislamiento térmico con EPS (poliestireno expandido), mejora la eficiencia energética y conserva la temperatura estable en el interior de la cabina de pintura.

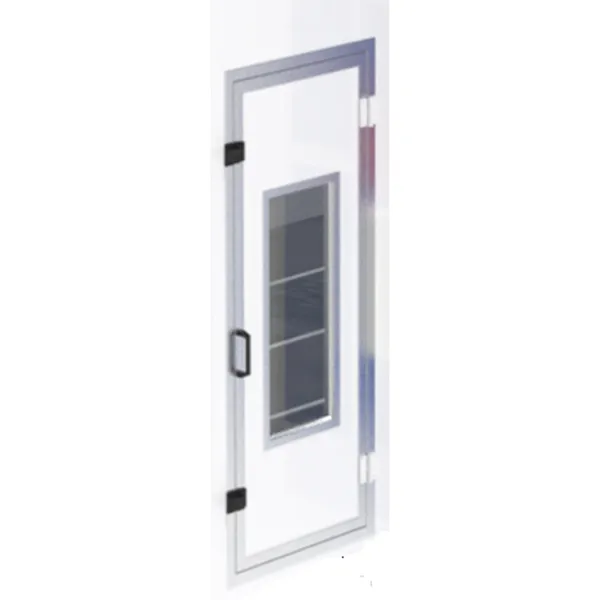

Puerta de servicio
Esta ubicada a un lado de la cabina, facilita el acceso. Sus principales características son:

Incluye un sistema de bloqueo de seguridad que lo protégé contra sobrepresión.
Tiene una ventana con cristal de seguridad para una mejor supervisión sin poner en riesgo la protección.
Toda la puerta tiene aislamiento térmico de EPS (poliestireno expandido), optimiza la eficiencia energética y garantiza temperaturas estables al interior de la cabina de pintura.
Para mayor seguridad, se ha incorporado una manija antiexplosión especialmente en ambientes de alto riesgo.

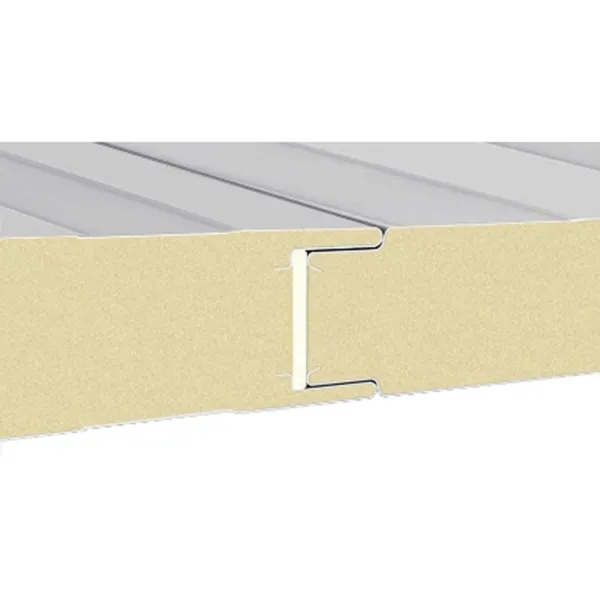

Paredes laterales
Las paredes laterales se constituyen de paneles sándwich de 50 mm de grosor, personalizados por BZB. Se unen mediante un sistema de encaje preciso tipo macho-hembra, sin necesidad de soldaduras o tornillos visibles. Además, tienen un núcleo aislante de EPS de alta densidad (50 kg/m³), garantiza un sellado perimetral completo y una eficiencia térmica extraordinaria. Sus características incluyen:

Estos paneles son muy resistentes en ambientes corrosivos.
Pueden soportar solventes, conservando su estructura a pesar de condiciones más exigentes.
La limpieza y el mantenimiento son más fáciles gracias a su superficie lisa, manteniéndose siempre impecable e higiénico.

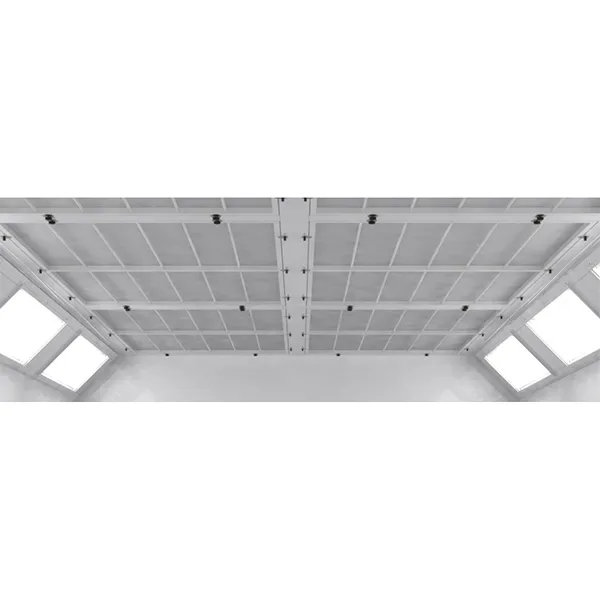

Techo filtrante
Su estructura de cerchas planas y perfiles es muy sólida, sostienen paneles filtrantes enmarcados en perfiles blancos, asegurados con pomos de baquelita. Fabricado en chapa galvanizada y pintada, tiene un sellado hermético sin igual.

Fabricado con chapa galvanizada pintada, para mejor hermeticidad y prolongar su duración.

Tiene una eficiencia de filtración del 99,8%, cumple con los estándares AFI. Los filtros, soportan el calor hasta 120°C, son autoextinguibles según la normativa DIN 53438 - Clase F1, y están recubiertos con polvo de resina fijadora prolongar su rendimiento.

Eficiencia de filtración del 99,8%, con resistencia al calor de hasta 120°C.
Filtros autoextinguibles, tratados con polvo de resina para una optimizar su durabilidad.

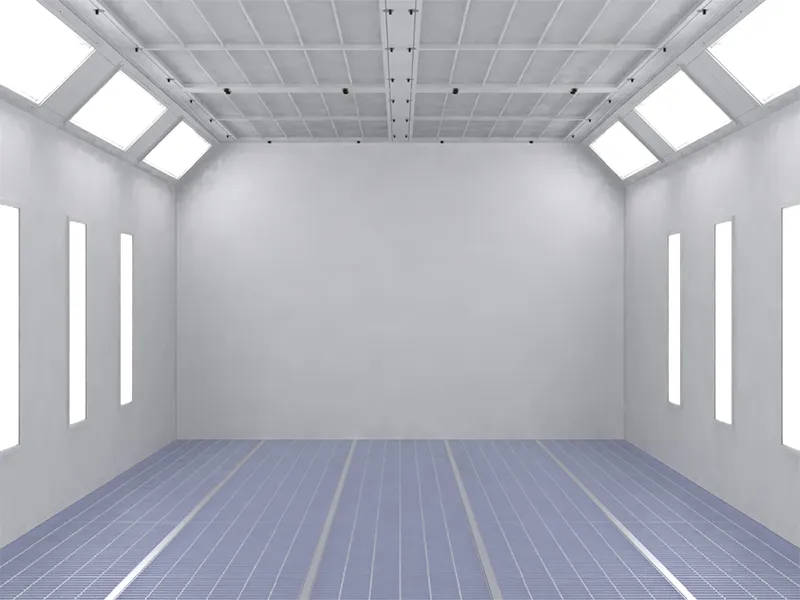

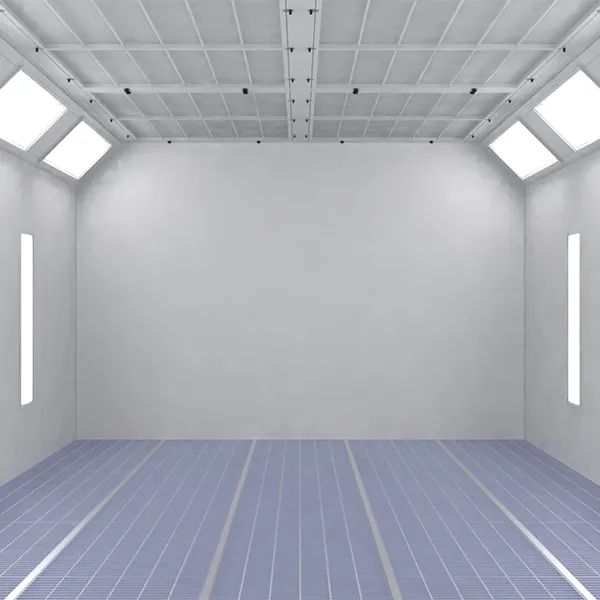

Iluminación
La iluminación está instalada en el techo ligeramente inclinada, complementada por iluminación lateral en ambos lados de la cabina.

Fácil de desmontarla desde el interior de la cabina
Fabricada con tubos LED sellados herméticamente, protegidos por vidrio laminado, marcos metálicos y juntas de neopreno
Ofrece luz neutra de excelente rendimiento

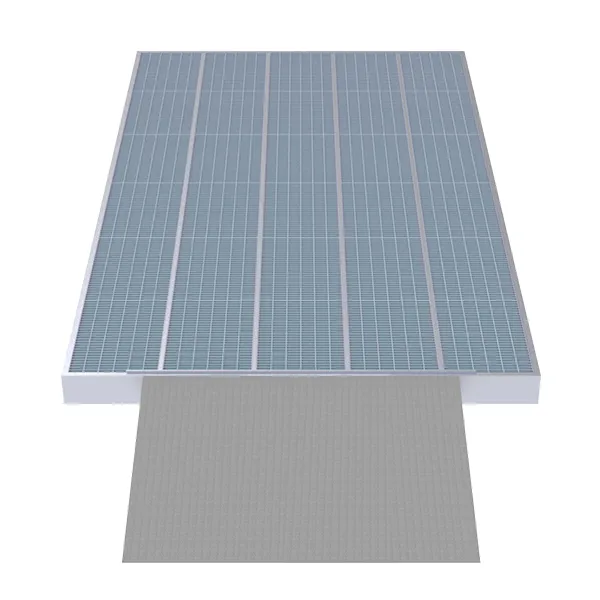

Base metálica de rejilla con rampa de carga
Tiene una altura de 300 mm, cuenta con paneles modulares de acero electrogalvanizado. Su diseño de una sola pieza puede soportar una capacidad máxima de 650 kg, ideal para la impresión de ruedas. Además, tiene rejillas metálicas en las zonas centrales sin aspiración, equipadas con un filtro antipintura.

Fácil manipulación y limpieza.

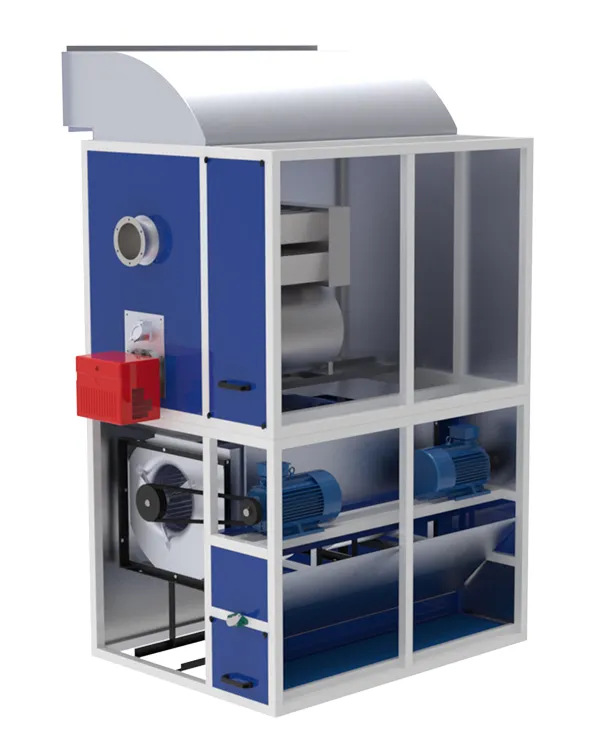

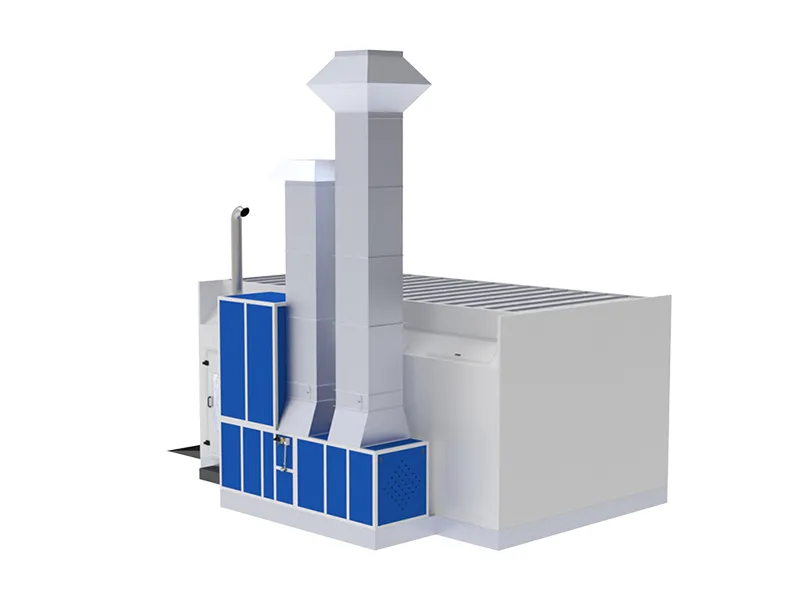

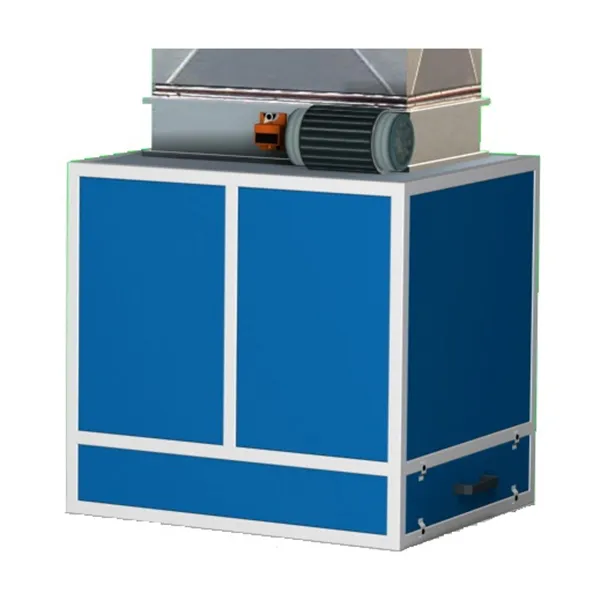

Unidad de ventilación - Entrada
La cabina tiene incorporada una unidad de potencia única, ubicada a un lado, tiene celdas de prefiltrado. Su estructura externa está formada por paneles de doble lámina de hierro galvanizado, aislados con lana de roca.El sistema de ventilación incluye:

Dos motores de 4 kW
Dos ventiladores eficientes, proporcionando un flujo de aire total de 25.000 m³/h
Transmisión de motor y ventilador mediante correa y polea
Un intercambiador de calor de acero inoxidable (SUS304), con tubos de doble capa que ofrecen una capacidad de intercambio térmico de 260.000 Kcal/h (310 kW)
Un quemador de gasoil (diésel)

La unidad de potencia también cuenta con:

Termostato de seguridad y control
Celdas de prefiltrado instaladas en guías y marcos especiales
Conductos de conexión entre la unidad de potencia y el plenum

Unidad de ventilación - Extracción de aire

Esta estructura está equipada con:

Un motor de 7.5 kW
Un ventilador de alta eficiencia, con un flujo de aire de 25.000 m³/h
Estructura de soporte en hierro galvanizado plegado
Paneles de cierre aislados para mayor eficiencia
Transmisión entre motor y ventilador mediante correa y polea
Amortiguador de calibración manual

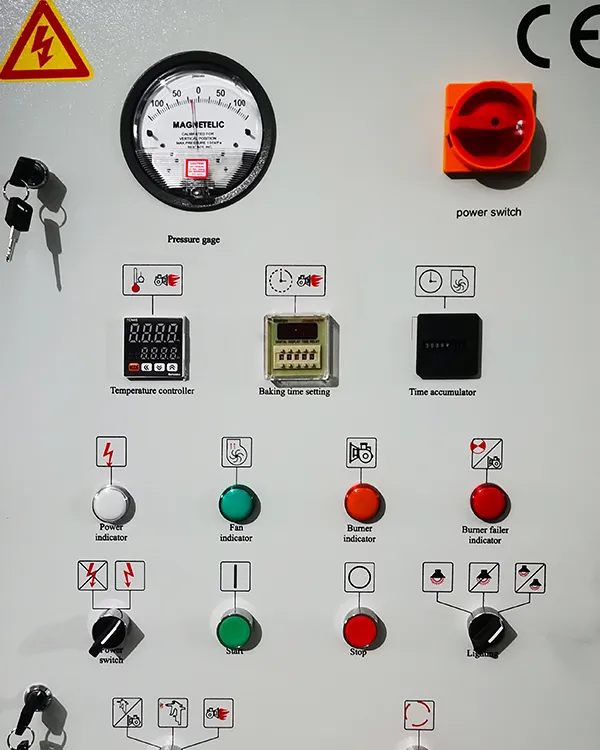

Panel de control
Su diseño cumple con los estándares CE en sistemas de control, incluye los siguientes componentes para asegurar un funcionamiento sin igual:

Control de ventilación, con funciones de inicio y parada regulables según la fase de trabajo.
Programación de temperatura con un control preciso.
Iluminación de la cabina, el control del encendido y apagado de las luces es sencilla.
Alarmas de fallo, cualquier problema en el sistema se notifica inmediatamente.
Detección de fallo de ventilación.
Alertas de fallo de energía, cualquier interrupción en el suministro eléctrico es informado.
Monitoreo de temperatura para controlar las condiciones dentro de la cabina en tiempo real.
Contador de horas de servicio para un seguimiento del uso del equipo.
Parada de emergencia ante situaciones complejas.

Documentación incluida:

Manual del usuario completo con una guía de gestión de programas, descripción detallada del sistema e instrucciones claras de uso.
Esquemas eléctricos muy precisos para facilitar la comprensión y el mantenimiento.

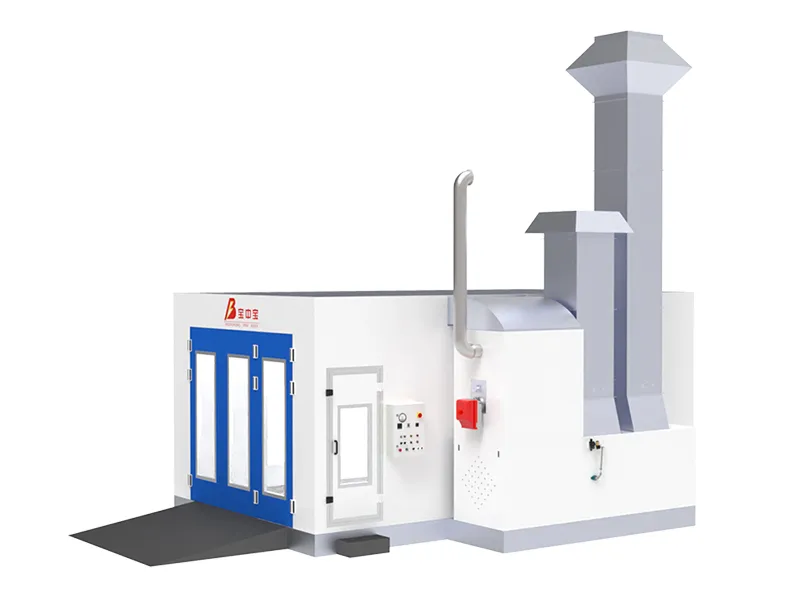

2. Cabina de pintura BZB-A701

  Unidad generadora de aire
  Flujo de aire: 25.000 m³/h
  Velocidad media del aire en la cabina vacía: 0.25 m/s
  Unidad extractora de flujo de aire: 25.000 m³/h m³/h
  Requisitos de potencia: 16.8 kW aprox.

  Solicite una cotización
2. Cabina de pintura BZB-A702

  Unidad generadora de aire
  Flujo de aire 30.000 m³/h
  Velocidad media del aire en la cabina vacía: 0.30 m/s
  Unidad extractora de flujo de aire: 30.000 m³/h
  Requisitos de potencia: 16 kW aprox.

  Solicite una cotización

BZB-A701 BZB-A702
